Отдельные операции нормального процесса тёплой промывки имеют следующую продолжительность (табл. 10).

Таблица 10. Выполнение теплой промывки

Наименование операций

Паровозы серий

ФД, ис Л и М

СО, СОк, Ту-23, Ту-37 и Ок-32

Э, Су и другие, менее мощные

Спуск пара

2 ч. 30 м.

2 часа

1 ч. 45 м.

Циркуляционное охлаждение котла

5 час.

4 часа

3 часа

Спуск воды

1 час

45 мин.

30 мин.

Промывка котла

3 часа

2 часа

1 ч. 30 м.

Наполнение котла водой

45 мин.

30 мин.

20—30 мин.

Заправка при искусственной тяге

2 ч 30 м.

1 ч. 30 м.— 2 часа

2 часа

Заправка при естественной тяге

3—4 часа

2 ч. 30 м.— 3 часа

3 часа

Весь технологический процесс тёплой промывки выполняется согласно установленным НКПС графикам (фиг. 85 и 86).

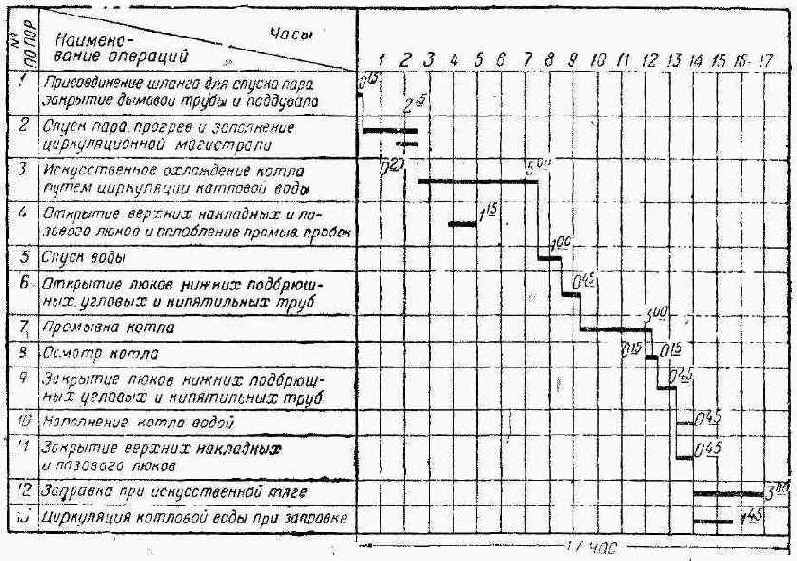

Фиг. 85. График технологического процесса теплой промывки для мощных паровозов серий
ФД, ИС, Л и М

Фиг. 85. График технологического процесса теплой промывки для мощных паровозов серий ФД, ИС, Л и М

Наименования операций:

1. Присоединение шланга для спуска пара, закрытие дымовой труды и поддувала

2. Спуск пара, прогрев и заполнение циркуляционной магистрали

3. Искусственное охлаждение котла путем циркуляции котловой воды

4. Открытие верхних накладных и пазового люков и ослабление промывочных пробок

5. Спуск воды

6. Открытие люков нижних подбрюшных, угловых и кипятильных труб

7. Промывка котла

8. Осмотр котла

9. Закрытие люков нижних подбрюшных угловых и кипятильных труб

10. Пополнение котла водой

11. Закрытие верхних накладных и лозового люков

12. Заправка при искусственной тяге

13. Циркуляция котловой воды при заправке

В тех случаях, когда паровоз на промывке имеет увеличенный простой по ремонту, после промывки и осмотра котёл водой не наполняется, а оставляется для естественного остывания. При этом в случае
