На паровозе с дровяным отоплением надо иметь заливательный рукав такой длины, чтобы можно было заливать очаги горения в любой части тендера, и пику с двумя или тремя зубцами для поворачивания поленьев в топке при неправильной их укладке.

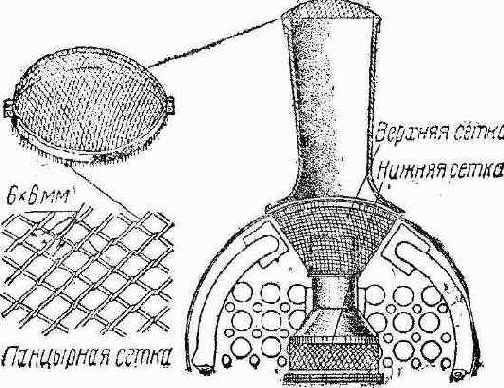

Фиг. 68. Постановка второй искроуловителыюй сетки на трубу при дровяном отоплении

Фиг. 68. Постановка второй искроуловителыюй сетки на трубу при дровяном отоплении

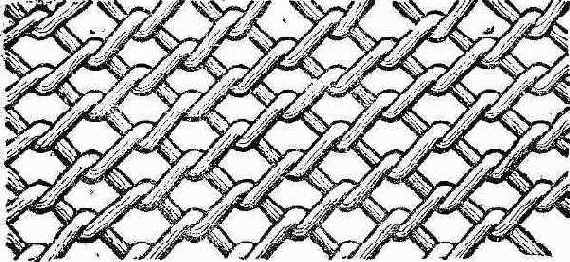

Фиг. 69. Панцырная сетка

Фиг. 69. Панцырная сетка

Отверстия по всему периметру колосниковой решётки должны быть заделаны (плитами, кирпичом, асбеститом с глиной и пр.) (фиг. 70):

а) в поперечном направлении — на длину до 200 мм от передней и задней стенок топки;

б) в продольном направлении — на ширину до 100 мм от стенок топки с каждой стороны.
